　　產品概述

　　SLM500L系列核心板，采用高通驍龍400系列的SDM450，該CPU采用14nm FinFET制程，內置64bit ARM、8 核 A53(4*1.8GHz)，支持 Decode/encode 最高 4K@30fps、H.265，支持FHD屏幕分辨率，支持兩路ISP攝像頭，搭載Android 10操作系統，支持板卡內存為 2GB+16GB(3GB+32GB)，支持LTE Cat4，最大下行速率可達150Mbps，最大上行速率可達50Mbps。支持 TD-LTE/FDD-LTE/WCDMA/EVDO/TD-SCDMA/CDMA/GSM 多種網絡制式，集成了GNSS和2.4&5G WIFI的寬帶智能無線通信模塊。

　　SLM500L系列模組，目前包含了以下區域的子型號：SLM500L-C、SLM500L-E*、SLM500L-A*、SLM500L-LA*、SLM500LJ*、SLM500L-AU*、SNM500L。SLM500L可提供語音、短信、通訊簿、2.4G/5G WiFi、BT 和GPS功能;產品支持雙1300W的3D攝像或景深拍照，可廣泛應用于警務執法儀、智能POS收銀機、物流終端、VR Camera、智能機器人、視頻監控、安防監控、車載設備、智能信息采集設備、智能手持終端、無人機等產品。

　　主要優勢：

　　● 支持 LTE Cat 4，最大下行速率可達 150Mbps

　　● 各網絡制式的全面覆蓋

　　● 支持主屏最高支持 FHD( 1920x1200)，@60pfs

　　● 支持雙 ISP，雙攝(13M+13M)功能

　　● 最高支持 21MP camera

　　● 集成多星座 GNSS 接收機，滿足不同環境下快速、

　　● 精準定位的需求

　　● 支持 4K @30fps 視頻的錄制和播放

　　基本屬性：

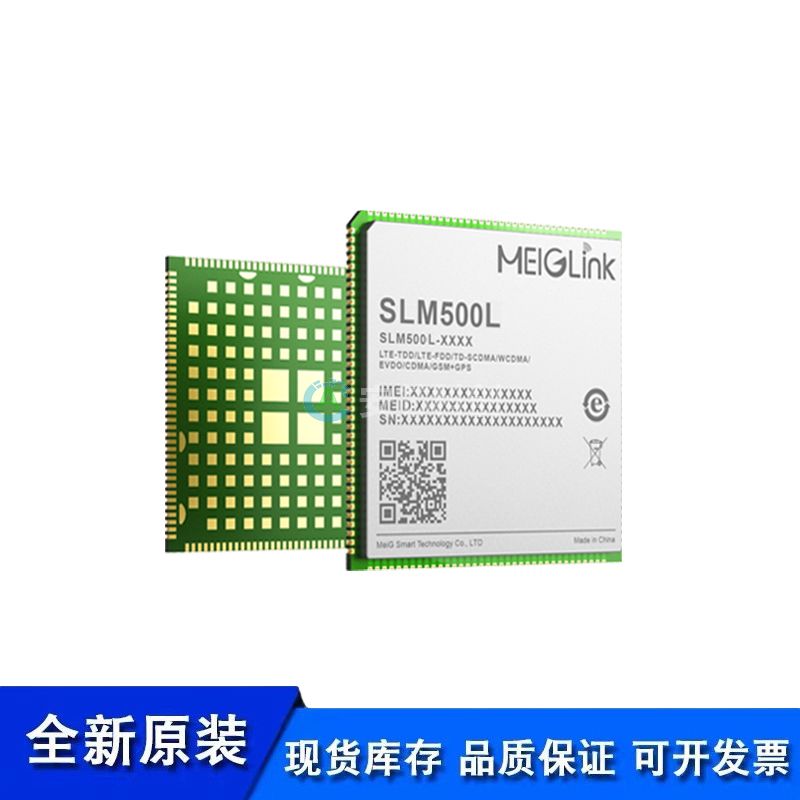

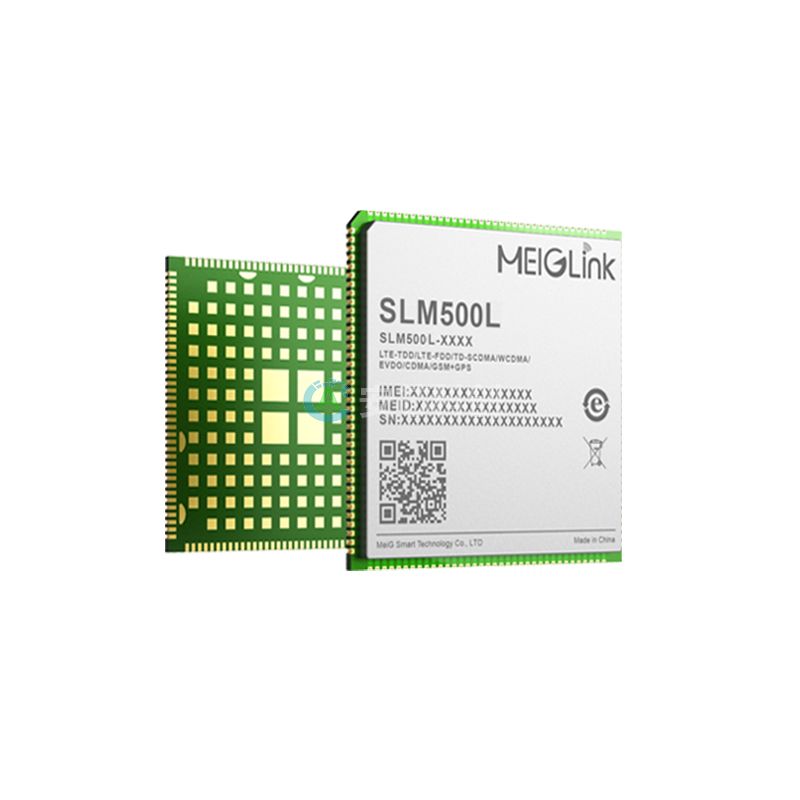

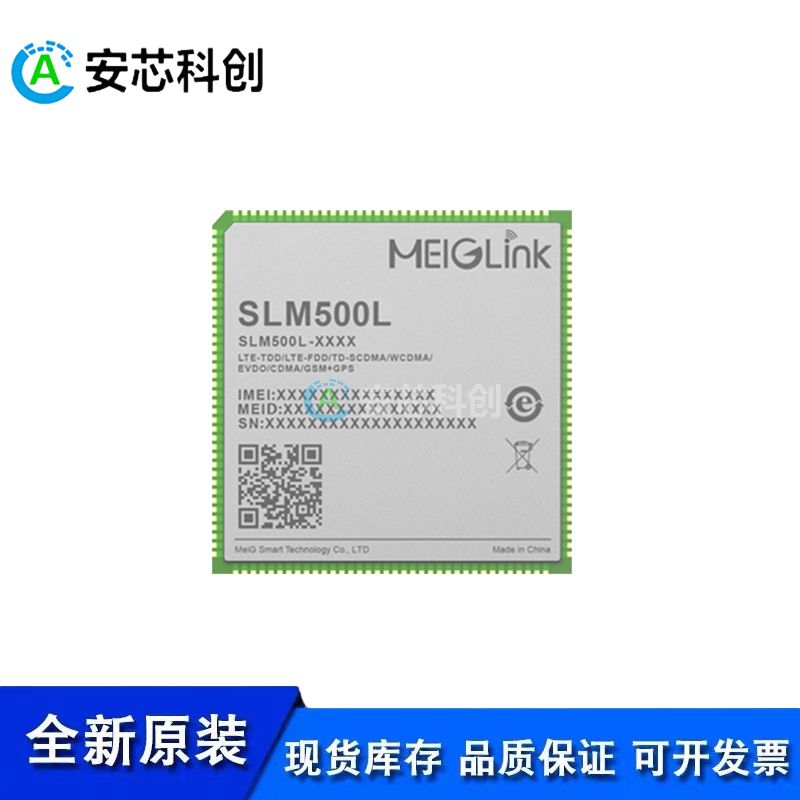

　　產品型號：智能模組SLM500L

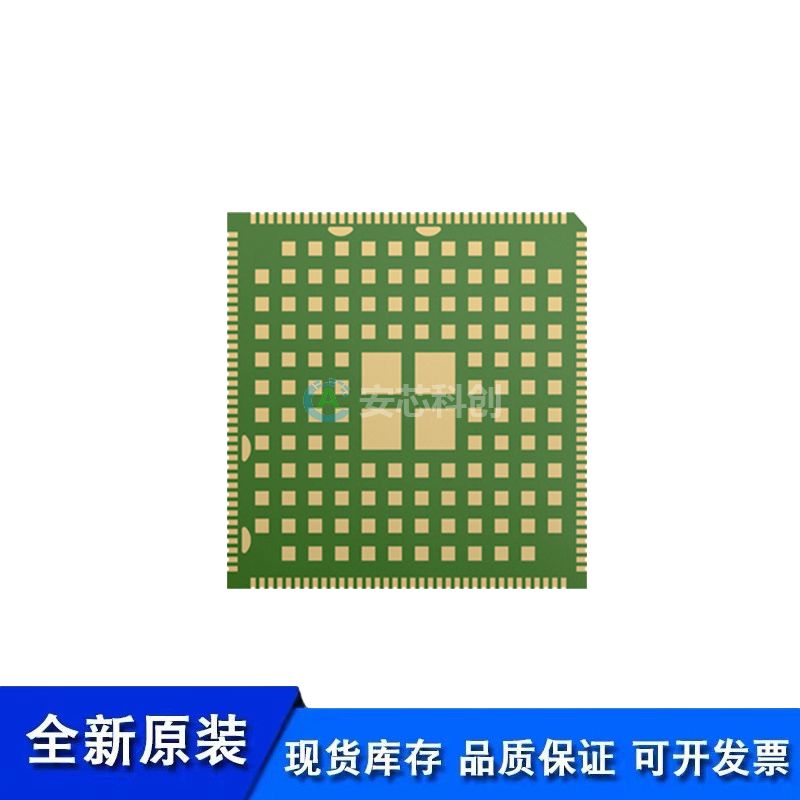

　　封裝特性：LCC+LGA 封裝

　　操作系統：Android 10

　　存儲：16GB eMMC+2GB LPDDR3 (默認)

　　32GB eMMC+3GB LPDDR3 (可選)

　　工作溫度：-30°C ~ +75°C

　　存儲溫度范圍：-40°C ~ +85°C

　　模組尺寸：40.5mm ×40.5mm ×2.8mm

　　供電電壓：3.55V~4.4V，典型值 3.8V

　　重量：約 13.0g

　　認證：CCC(中國)

　　突出特性：

　　WLAN： 2.4G/5G, 802.11 a/b/g/n/ac*

　　藍牙：BT2.1+EDR/3.0/4.1 LE/4.2 BLE

　　GNSS ： GPS/GLONASS/BeiDou

　　LTE Cat4，

　　支持分集接收天線，下行支持 MIMO 2×2

　　支持 3GPP E-UTRA Release 12

　　帶寬： 1.4/3/5/10/15/20MHz

　　支持雙卡雙待

　　通過USB進行固件更新

　　接口信息：

　　天線接口：

　　Wi-Fi & BT 天線接口

　　其他接口：

　　LCM 接口：4-lane MIPI_DSI

　　FHD(1920×1200) @60fp

　　I2C接口：最大可支持 5 組

　　(U)SIM 接口：2 組(1.8V/2.95V)

　　UART接口：最大可支持 3 組(支持硬件流控，最高速率達4Mbps)

　　SD卡接口：1 組(支持 SD 3.0，4-bit SDIO)

　　SPI接口：最大可支持 5 組

　　ADC接口：2組

　　GPIO接口：*24

　　LED指示接口：1組

　　PWRKEY:1.8V，內部上拉

　　USB接口：

　　符合 USB 3.0 規范，支持 USB OTG

　　音頻接口：

　　模擬音頻：揚聲器、聽筒、耳機、3 組麥克風

　　支持一組降噪麥克風

　　觸摸屏接口：

　　電容式觸摸屏

　　攝像頭接口：

　　主 Camera：4-lane MIPI_CSI;

　　輔 Camera：4-lane MIPI_CSI;

　　最高速率 2.1Gbps/Lane，可以最大支持 21M 像素拍照

　　音頻& 視頻：

　　支持VoLTE 超高清語音通話，以及SRVCC/CSFB 語音回落技術

　　24-bit/192kHz 高保真音樂回放

　　視頻編解碼：4K@30fps

　　Wi-Fi 視頻：編解碼最高1080P @30fps

　　SLM500L系列頻段信息：

　　中國/印度 SLM500L-C:

　　LTE FDD:B1/B3/B5/B8

　　LTE TDD: B34/B38/B39/B40/B41

　　WCDMA: B1/B8

　　TD-SCDMA: B34/B39

　　EVDO/CDMA: BC0

　　GSM: 900/1800MHz

　　歐洲、中東、非洲/韓國/泰國 SLM500L-E:

　　LTE FDD:B1/B3/B5/B7/B8/B20/B28A

　　LTE TDD: B38/B40/B41

　　WCDMA: B1/B5/B8

　　GSM: 850/900/1800/1900MHz

　　北美 SLM500L-A:

　　LTE FDD:B2/B4/B5/B7/B12/B13/B17/B25/B26/B66

　　WCDMA: B2/B4/B5/B8

　　GSM: 850/1900MHz

　　澳大利亞/臺灣/巴西 SLM500L-AU*:

　　LTE FDD:B1/B3/B5/B7/B8/B28

　　LTE TDD: B40

　　WCDMA: B1/B5/B8

　　GSM: 850/900/1800MHz

　　日本 SLM500L-J*:

　　LTE FDD:B1/B3/B8/B18/B19/B26

　　LTE TDD: B41

　　WCDMA: B1/B6/B8/B19

　　拉丁美洲 SLM900-LA*

　　LTE FDD:B2/B4/B5/B7/B8/B25/B28/B66

　　LTE TDD: B40

　　WCDMA: B2/B5/B8

　　GSM: 850/900/1900MHz

　　全球：

　　SLM500L:僅支持Wi-Fi & BT
