　　產品概述

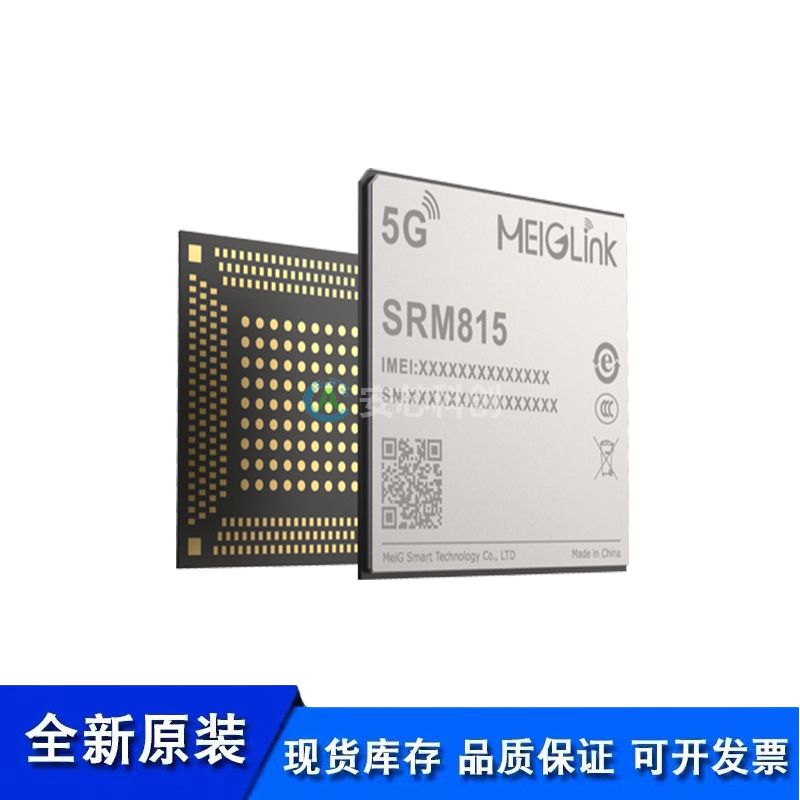

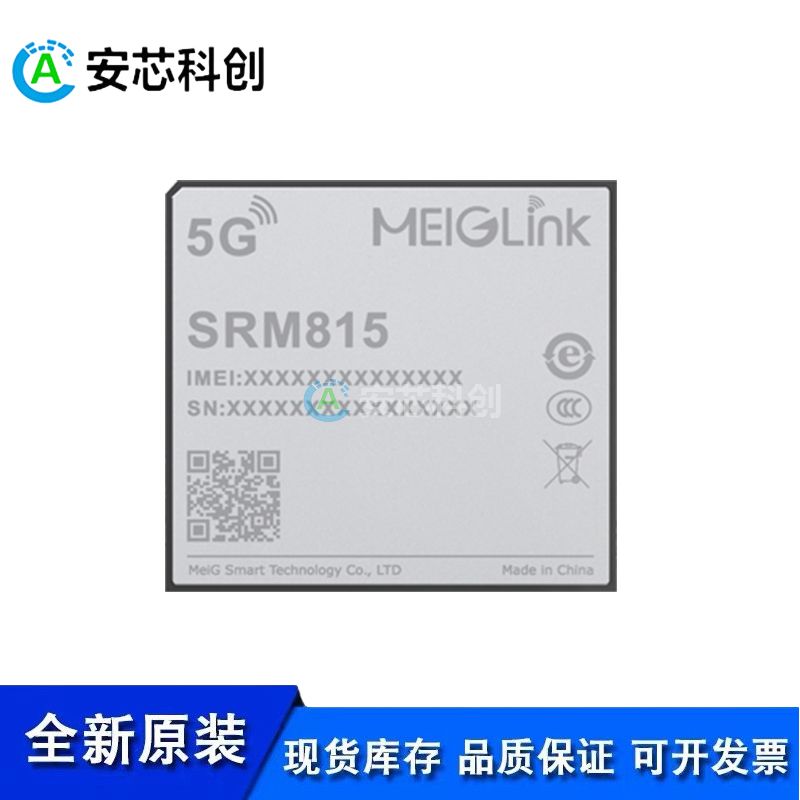

　　美格智能SRM815是一款專為物聯網和eMBB應用而設計的5G NR Sub-6GHz模組，采用LGA封裝方式，集成了高通最新一代的驍龍SDX55基帶芯片，符合3GPP Release 15 標準，可支持獨立組網(SA)和非獨立組網(NSA)兩種網絡部署。

　　SRM815模組針對不同目標地區，設計了不同子型號，支持3G/4G/5G多種網絡制式，可涵蓋全球主要地區和運營商的5G商用網絡頻段。

　　SRM815支持高通IZat? Gen 9定位技術，內置了多星座高精度GNSS接收機，可支持GPS/GLONASS/BeiDou/Galileo/QZSS，可提供快速、準確的定位服務。

　　SRM815支持豐富的行業標準接口方便進行外設擴展，可支持USB3.1、PCIe3.0 、SDIO、SPI、多路UART、ADC、GPIO等接口，兼容多種類型操作系統(Android， Linux， Windows 7/8/10等操作系統)，內置了豐富的網絡協議，在可靠性、散熱等方面有較大優勢，可廣泛應用于CPE家庭網關、高清電視、AR/VR、工業路由器、機頂盒、車載終端、工業互聯網等領域。

　　主要優勢：

　　● 5G NR Sub-6GHz，支持3GPP R15標準，支持SA/NSA

　　● 5G NR 最大下行速率達4Gbps，最大上行速率達300Mbps

　　● LTE-A 可支持Cat.22，最大下行速率達2.4Gbps，最大上行速率達200Mbps

　　● 支持載波聚合

　　● 覆蓋5G NR/LTE-FDD/LTE-TDD/WCDMA網絡

　　● Qualcomm? IZat? Gen 9 引擎, 支持GPS/GLONASS/BeiDou/Galileo/QZSS *支持USB3.1、PCIe3.0接口

　　● 多種語音編碼(HR/FR/EFR/AMR/AMR-WB)，支持CSFB/VoLTE/VoNR

　　● 支持射頻MIMO及接收分集技術，提高通訊質量并優化數據傳輸的速度

　　基本屬性：

　　產品型號：5G SRM815模組

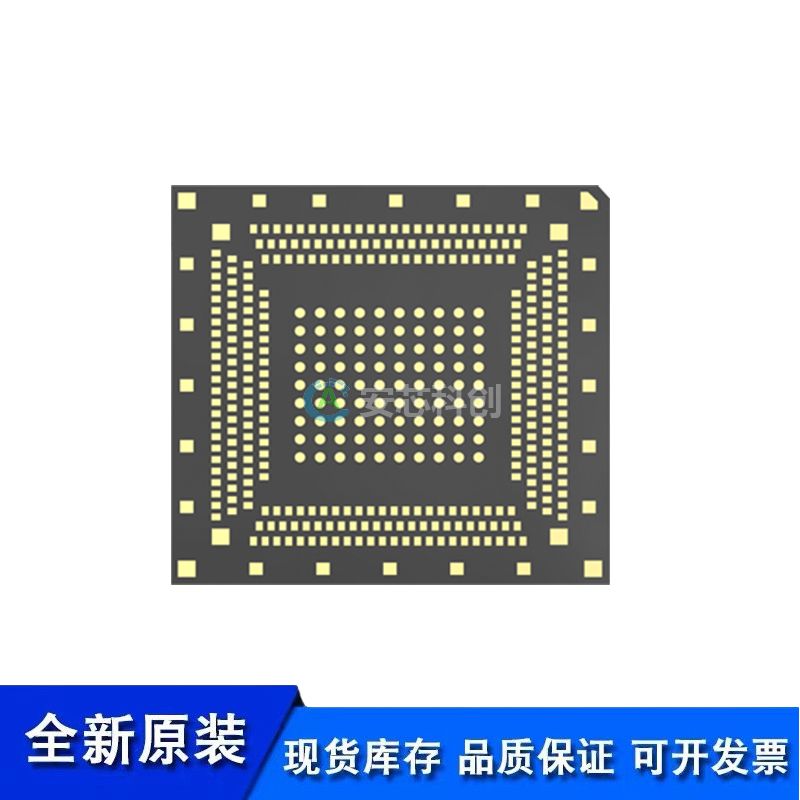

　　封裝特性：LGA 封裝

　　尺寸(mm)：44.0×41.0×2.8mm

　　重量：< 10g

　　模組速率：

　　5G NR Sub-6GHz：- MIMO 4*4, 256QAM

　　- Downlink up to 4Gbps

　　- Uplink up to 300Mbps

　　LTE Cat22：- MIMO 4*4, 256QAM

　　- Downlink up to 2.4Gbps

　　- Uplink up to 200Mbps

　　DC-HSPA+：- Downlink up to 42.4Mbps

　　- Uplink up to 5.76Mbps

　　驅動&工具：

　　驅動：Windows 7、Windows 8、Windows 8.1、Windows 10、Linux、Android

　　工具：一鍵式升級工具，Gobinet撥號工具

　　FOTA 升級*

　　模組接口：

　　USB 2.0/USB 3.0/USB 3.1 with SS Gen2

　　1xPCIe Gen3.0

　　天線接口：主/分集/MIMO/GNSS天線，共9根天線

　　1xI2C

　　1xSDIO 3.0

　　Power On/Off, Reset

　　1xRGMII

　　2xADC

　　1xPCM

　　1xSPI

　　GPIOs

　　認證信息：

　　SRRC/CE*/FCC*/PTCRB*

　　發射功率：

　　Class 2 for N41/N77/N78/N79

　　Class 3 for LTE-FDD

　　Class 3 for LTE-TDD

　　協議：

　　TCP/UDP/SSL*/HTTP(S)*/FTP*/PPP/PING/DTMF/QMI/MQTT*/AGPS/SUPL2.0,VoNR/VoLTE/CSFB

　　環境溫濕度特性：

　　工作溫度：-40℃ to 85℃

　　存儲溫度：-45℃ to 90℃

　　濕度：5%~95%

　　SRM815系列頻段信息：

　　SRM815-EA：

　　Region：EMEA, China, Korea, Australia

　　5G NR Sub-6G：N1/N3/N5/N7/N8/N20/N28/N38/N40/N41/N77/N78/N79

　　LTE-FDD：B1/B3/B5/B7/B8/B18/B19/B20/B28/B32

　　LTE-TDD：B34/B38/B39/B40/B41/B42

　　WCDMA：B1/B3/B5/B8

　　SRM815-NA：

　　Region：North America, South America

　　5G NR Sub-6G：N2/N5/N12/N25/N41/N48/N66/N71/N78

　　LTE-FDD：B2/B4/B5/B12/B13/B14/B25/B26/B28/B29/B30/B66/B71

　　LTE-TDD：B41/B42/B43/B48

　　WCDMA：B2/B4/B5

　　備注：*研發中
