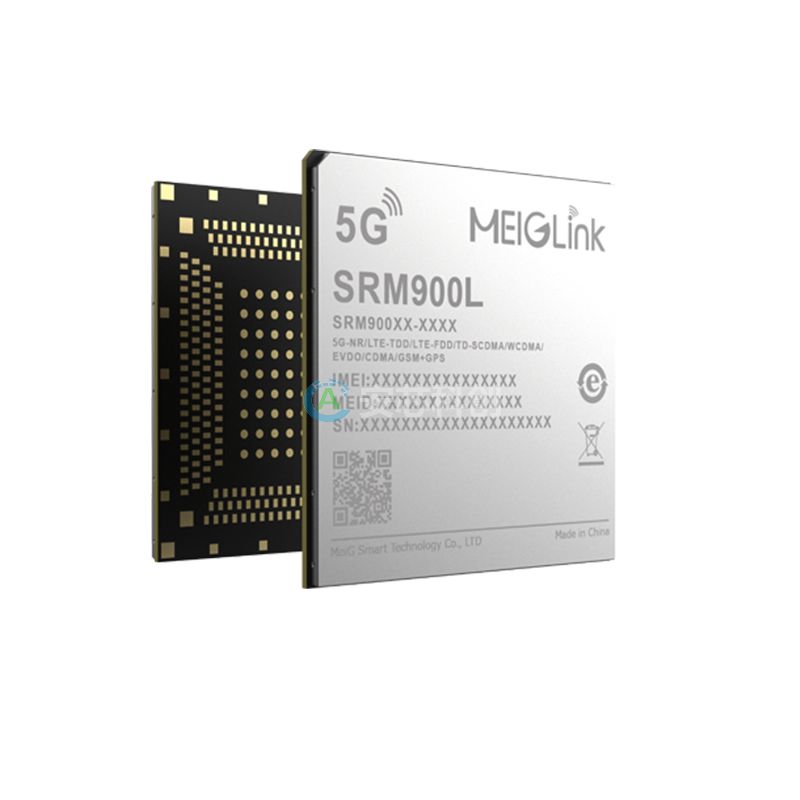

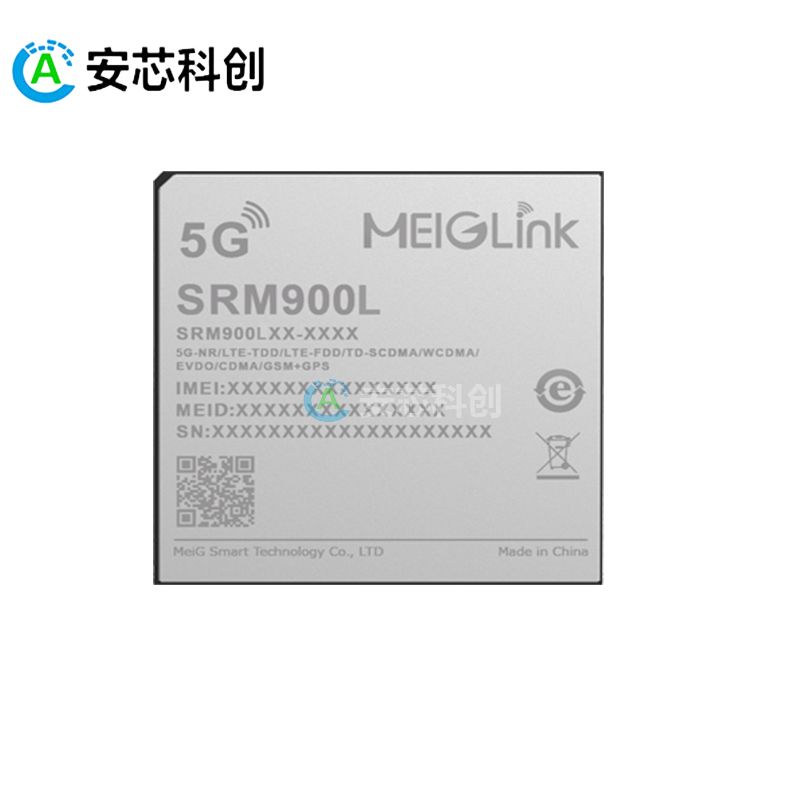

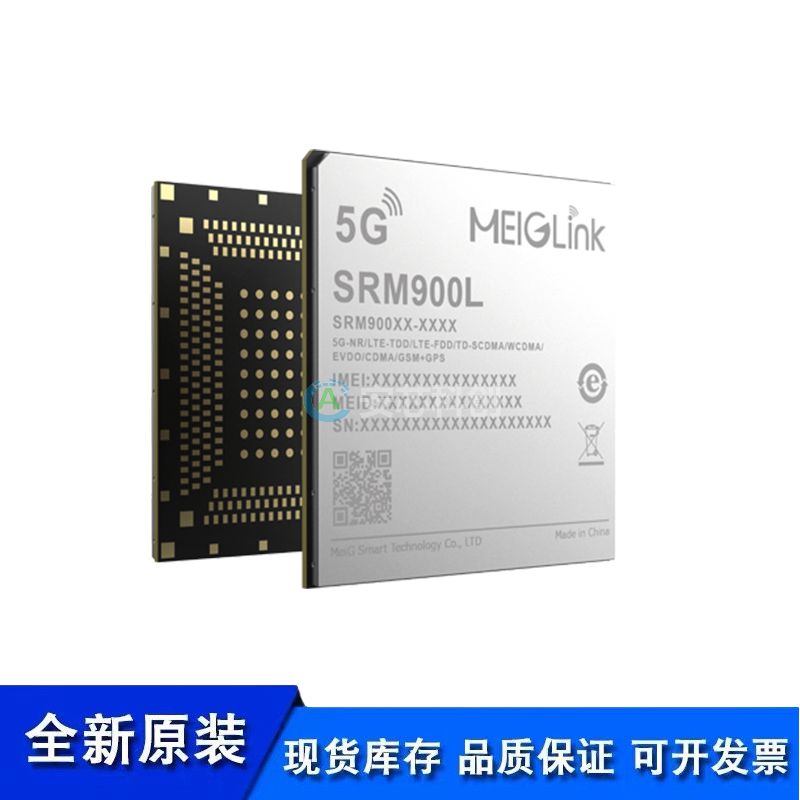

　　產品概述

　　美格智能SRM900L系列模組，采用高通400系列的5G驍龍 480(SM4350)，該CPU采用8nm FinFET制程，內置64bit ARMV8內核，Kryo? 460(2* A76 2.0GHz & 6* A55 1.8GHz)，內置 Adreno? GPU 619 和Dual HVX，可以搭載更高AI算力的算法，支持Decode/encode最高1080P@60fps、H.264/H.265，搭載安卓11操作系統，模組內置板卡內存為64GB+4GB(32GB+3GB 或 128GB+6GB)，支持5G NR sub-6Ghz，支持 DL 4x4 MIMO, UL 1x1 MIMO，支持NSA和SA組網模式，集成了L1+L5 GPS雙頻定位以及2x2 Wi-Fi(滿足 Wi-Fi6 部分特性)。

　　SRM900L集成了豐富的功能接口，包含LCM、觸摸屏、攝像頭、麥克風、揚聲器、UART接口、USB 接口、I2C接口、SPI接口等;可提供語音、短信、通訊簿、2x2 MIMO Wi-Fi、BT和GPS 功能;產品支持雙1600W 的3D攝像或景深拍照，可廣泛應用于5G網絡下的視頻記錄儀、智能POS收銀機、物流終端、VR Camera、智能機器人、視頻監控、安防監控、車載設備、智能信息采集設備、智能手持終端、無人機等產品。

　　主要優勢：

　　● 支持5G NR sub-6Ghz，支持 DL 4 × 4 MIMO SA/NSA mode and UL 1 × 1 MIMO SA mode

　　● 支持2x2 MU MIMO Wi-Fi

　　● AI 支持Dual HVX

　　● 支持FHD+ 2520*1080@90Hz

　　● 攝像頭功能，支持3路 4Lane ISP

　　● 集成GPS L1+L5 雙頻定位，滿足不同環境下快速、精準定位的需求

　　● 支持1080P @60fps 視頻的錄制和播放

　　基本屬性：

　　產品型號：5G智能模組SRM900L

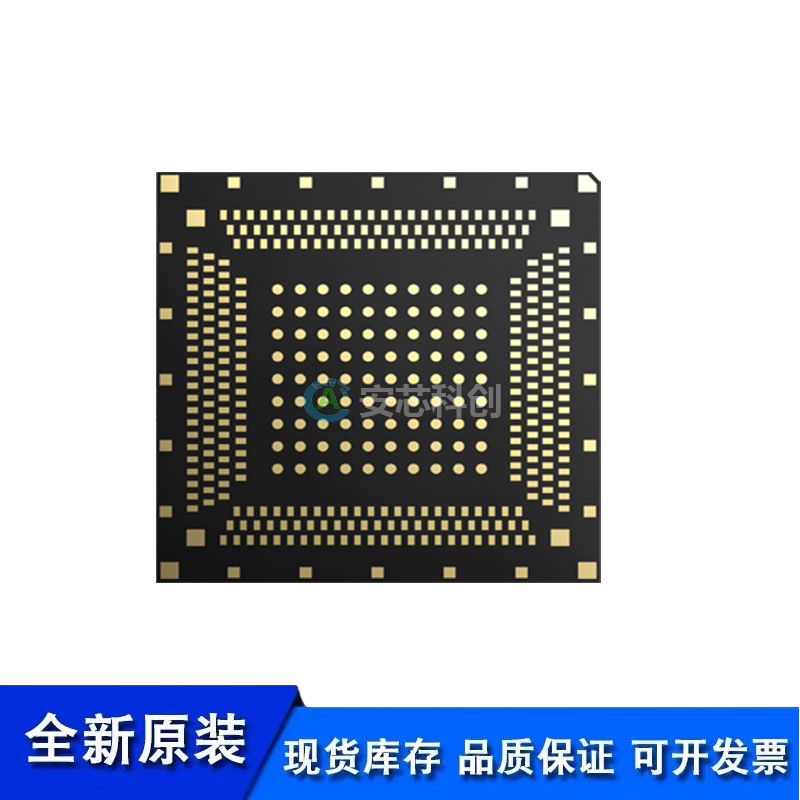

　　封裝特性：LGA封裝

　　操作系統：Android 11.0

　　存儲：64GB UFS+4GB LPDDR4x (默認)32GB EMMC+3GB LPDDR4x(可選)128GB UFS+6GB LPDDR4x (可選)

　　溫度范圍：-40°C ~ +75°C

　　尺寸(mm)：47.0×48.0×3.0mm

　　重量：約13.0g

　　特性：

　　WLAN：2.4G/5G, 2x2 MU MIMO, 802.11 a/b/g/n/ac，ax ready

　　藍牙：BT2.1+EDR/3.0/4.1 LE/5.x BLE

　　GNSS：GPS/GLONASS/BeiDou, L1+L5 GPS

　　Modem：? 3GPP Rel.15 5G NR

　　? sub-6 GHz 5G NR

　　? 256 QAM uplink/downlink in sub-6 GHz

　　? Rel.15 LTE multimode modem

　　內置充電芯片和電量計，支持高通 Quick Charge 4.0

　　支持雙卡雙待

　　通過USB進行固件更新

　　音頻&視頻：

　　支持 VoLTE 超高清語音通話，以及 SRVCC/CSFB 語音回落技術

　　24-bit/192kHz 高保真音樂回放

　　視頻編解碼：Decode 1080p@60fps 8-bit;H.264/H.265 Encode 1080p@60fps 8-bit;H.264/H.265 1080p30 decode+1080p30 encode

　　模組接?：

　　顯示接口：FHD+ 10 bit, 60/90/120 Hz support,

　　One 4-lane DSI, D-PHY 1.2, C-PHY 1.0

　　攝像頭接?：

　　支持3×ISP 14 bit:13+13+13MP

　　單攝像頭，可以最大支持 25M 像素拍照

　　觸摸屏接口：電容式觸摸屏

　　音頻接?：

　　模擬音頻：揚聲器、聽筒、耳機、3組麥克風

　　支持1組降噪麥克風

　　USB 接口：

　　USB 3.0*1支持快速充電 QC4.0

　　符合USB 3.0/2.0規范，支持USB OTG

　　I2C 接口：5組

　　(U)SIM 接口：2組(1.8V/2.95V)

　　UART 接口：3 組(支持硬件流控，最高速率可達(4Mbps)

　　SD 卡接口：1組(支持 SD 3.0, 4-bit SDIO)

　　PWRKEY：1.8V，內部上拉

　　SPI 接口：2組(1 組可以復用為UART ;1 組可以復用為 I2S，I2S 支持 Tx 和 Rx)

　　ADC 接口：2組

　　GPIO 接口：19組

　　馬達驅動接口：1組

　　Flashlight 接口：2路

　　LED 指示接口：4組

　　天線接口：主天線、分集天線、GNSS 天線和Wi-Fi & BT天線

　　SRM900L系列頻段信息：

　　SRM900-C:

　　5G：N41/N78/N79/N1

　　NSA/SA

　　EN-DC：B3 or B39+N79

　　B3 or B39+N41

　　B5 or 8 or 1 or B3+N78

　　LTE-FDD:B1/B3/B5/B8

　　LTE-TDD: B34/B38/B39/B40/B41

　　WCDMA: B1/B5/B8

　　TD-SCDMA:B34/B39

　　備注：*研發中
